Een multifunctionele (vlak)slijpmachine

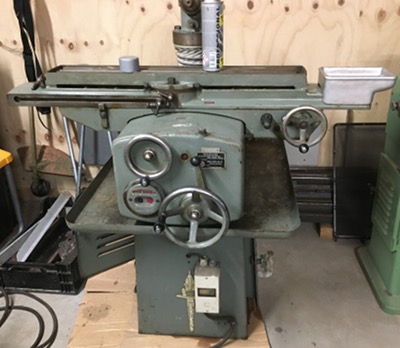

In een loods vond ik deze Belgische machine en was direct enthousiast. De eigenaar wilde er wel afscheid van nemen en we kwamen een prijs,
die hoort bij een verwaarloosde machine zonder garantie op functioneren, overeen.
Deze fabrikant produceerde in het Belgische Nessonvaux - nabij Luik - metaalbewerkingsmachines, waaronder de M6 A(R). Gelukkig bemachtigde
ik een R-versie, dus met automatisch tafeltransport.
Bij de machine zat een pallet vol onderdelen/accessoires, die grotendeels door elkaar lagen en wat vliegroest vertoonden. Hiervan zal ik later
wat afbeeldingen op deze website zetten.
De voortgang van het opknappen van deze machine kun je volgen via deze link.

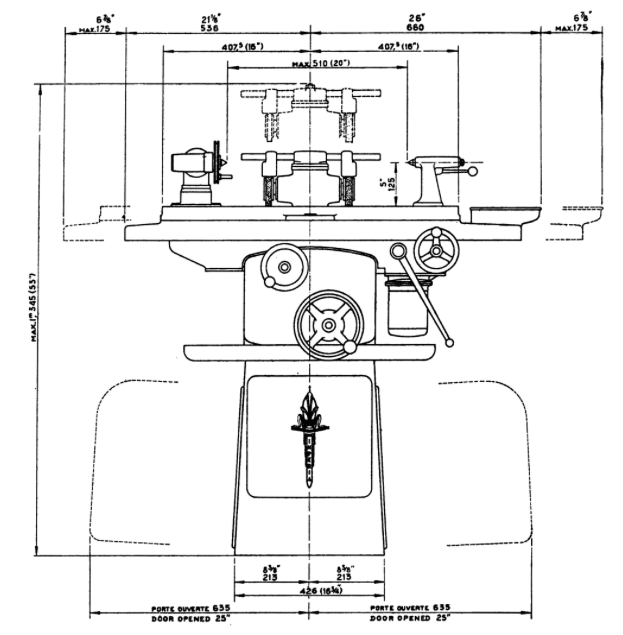

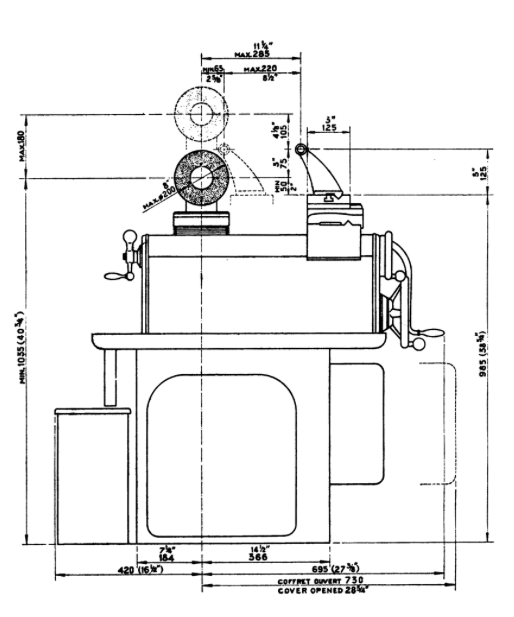

Specificaties
 |
 |
| Afmetingen van de tafel | Hoogte | = 985mm |
| Tafeloppervlakte (B x L) | = 825mm x 125mm | |
| Lengte slag x-as (slijpen) | = 350mm | |
| Praktische slag voor nauwkeurig slijpen | = 200mm | |
| Slag van de y-as (dwarsbeweging) | = 220mm | |
| Gegevens van de slijpkop | Bereik z-as (verticaal) | = 180mm |
| Minimale hoogte spilas van de tafel | = 50mm | |
| Minimale afstand spilas tot de losse kopas | = 65mm | |
| Hoofdmotorvermogen van de slijpspilmotor bij 2800 t/min |
= 1½ pk |
|
| = 2900 t/min | ||
| = 3900 t/min | ||
| Toerenbereik slijpspil | = 4900 t/min | |
| = 5800 t/min | ||
| = 7500 t/min | ||
| = 10500 t/min | ||
| Toerenbereik slijpspil op grote overbrenging | = 12800 t/min | |
| = 15000 t/min | ||
| Gegevens kop en losse kop | Maximum diameter van de slijpschijf | = 200mm |
| Steekhoogte | = 125mm | |
| Maximale afstand tussen de centers | = 510mm | |
| Tafelaandrijving | = 0,1 pk bij 2800 t/min | |
| Koelpompmotor | = 0,1 pk bij 2800 t/min | |
| Kopmotor | = 0,1 pk bij 2800 t/min | |
| Lengte | = 1550mm | |
| Breedte | = 1030mm |
| Totale oppervlakte, incl. | Hoogte | = 1345mm |
| tafel- en kolomverplaatsing | Netto gewicht ca. | = 475kg |
| Lengte | = 1320mm |
| Totale oppervlakte, incl. | Breedte | = 1070mm |
| tafel- en kolomverplaatsing | Hoogte | = 1400mm |
| t.b.v. zeevracht | Inhoud pakket | = 2m³ |
| Bruto gewicht ca. | = 650kg |
