Het maken van een Yarrow-ketel

De Yarrow-ketel is een zogenoemde waterpijpketel.


Bron: Modelbouw Handboek voor Stoomtechniek, Deel Y: De Duplex Yarrow ketel en de rookgenerator door Teus Visser.

In een sneltreinvaart

  1. Zaag 4 stukken van 300mm x 15mm (binnendiameter 13mm) koperen buis; dit worden de waterhouders en stoomdrums. Markeer de pijpen met BBS, BBW, SBS en SBW.

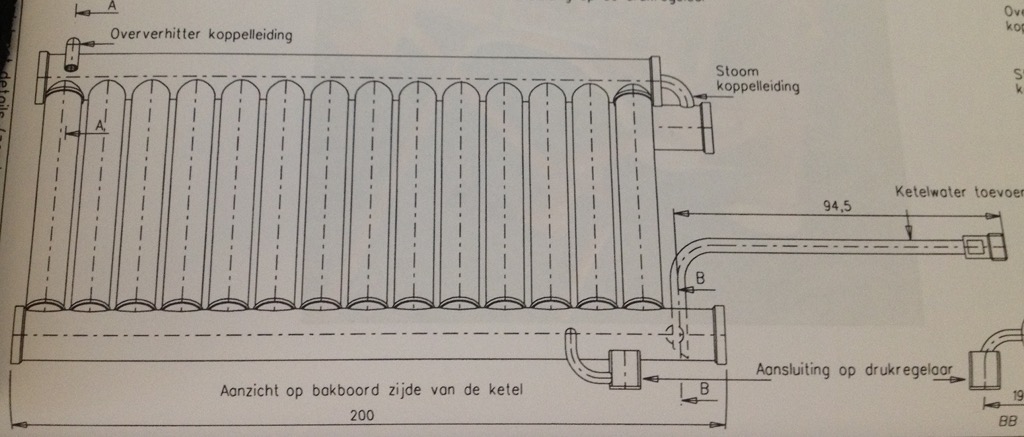

  2. Zaag 14 stukken van 90mm x 12mm (binnendiameter 10mm) koperen buis; dit worden de waterpijpen aan de bakboordzijde
  3. Zaag 14 stukken van 70mm x 12mm (binnendiameter 10mm) koperen buis; dit worden de waterpijpen aan de stuurboordzijde
